Pneumatiska cylindrar är mekaniska enheter som omvandlar tryckluft till linjär rörelse och används i många olika industriella tillämpningar. De är viktiga komponenter inom områden som automatisering, materialhantering och produktion, där de möjliggör snabb och exakt rörelse. I industrin används pneumatiska cylindrar bland annat för att pressa, lyfta, skjuta och positionera produkter, vilket gör dem oumbärliga i processer som förpackning, montering och transport.
Vad är en pneumatisk cylinder?
En pneumatisk cylinder omvandlar tryckluftsenergi till linjär rörelse och är en av grundkomponenterna i moderna automations- och produktionssystem. Oavsett om det handlar om snabb cyklisk rörelse i en förpackningsmaskin, exakt positionering i en monteringslinje eller kraft i tuffare industriella miljöer – rätt pneumatikcylinder gör skillnad för både prestanda och driftsäkerhet.
Hos Oilmek hittar du pneumatiska cylindrar från tre produktserier: Mini ISO - P1A, ISO 15552 - P1F och Origa OSPP. Tillsammans täcker de ett brett spektrum av applikationer, från kompakta lösningar med begränsat utrymme till kraftfulla cylindrar för mer krävande installationer. En av deras tydliga fördelar är att de är kostnadseffektiva med låg initial investering och minimalt underhåll.
Hur fungerar en pneumatisk cylinder
Pneumatiska cylindrar fungerar genom att tryckluft leds in i cylindern där den påverkar kolven, som sitter fast i kolvstången. Luftens väg genom cylindern styrs av ventiler som öppnar och stänger för att reglera luftflödet och därmed kolvens rörelse. Kolvens rörelse omvandlar lufttrycket till linjär mekanisk kraft som kan användas för att trycka, lyfta eller skjuta. Ventiler och regulatorer spelar en viktig roll för att kontrollera trycket och hastigheten på luftflödet, vilket ger precision och möjlighet att anpassa rörelsen efter behov i systemet.
Typer av pneumatiska cylindrar

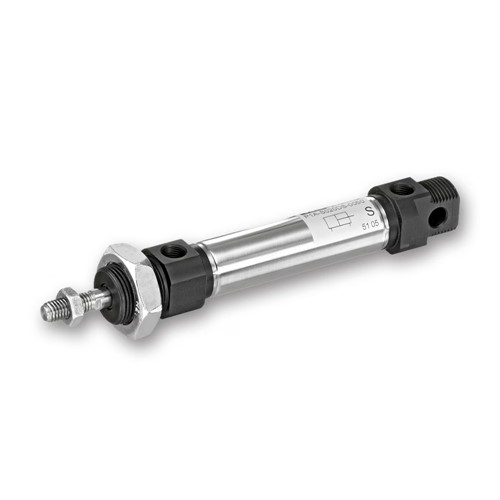

Mini ISO – P1A: kompakt kraft för trånga utrymmen
P1A-serien följer ISO 6432-standarden och är utvecklad för applikationer där platsen är begränsad men kraven på funktion och tillförlitlighet är höga. Cylindrarna är kompakta till formen men levererar ett stabilt och jämnt tryck, vilket gör dem populära inom lätt automation, maskintillverkning och förpackningsindustrin.
Med sin standardiserade design är P1A enkel att integrera i befintliga system och enkel att byta ut vid behov – ett praktiskt val för den som värdesätter snabb service och förutsägbarhet i sin produktion.
ISO 15552 – P1F: standardcylinder för industriell automation
P1F-serien följer ISO 15552-standarden och är en av de mest använda cylindertyperna inom industriell automation. Den robusta konstruktionen klarar kontinuerlig drift och varierande driftförhållanden, vilket gör den lämplig för ett brett användningsområde – från pressverktyg och lyftsystem till styrning och positionering i komplexa maskiner.
Tack vare att cylindern följer ett internationellt standardmått är den kompatibel med tillbehör och fästen från flera tillverkare, vilket ger stor flexibilitet vid installation och vidareutveckling av systemet. P1F-serien är ett naturligt förstahandsval när man söker en driftsäker och kostnadseffektiv standardcylinder.
Origa OSPP: när kraven ställs högt
Origa OSPP är en profilcylinder med hög lastkapacitet och god guidningsprecision. Den lämpar sig väl för applikationer där cylindern utsätts för sidobelastning eller där hög repeterbarhet i positionering är avgörande. OSPP-serien används ofta inom tung automation, hanteringsutrustning och specialmaskiner där standardcylindrar inte räcker till.
Profildesignen gör det enkelt att montera tillbehör längs cylinderns hela längd, vilket ger stor frihet vid konstruktion och anpassning till specifika maskinkrav.
Enkelverkande vs dubbelverkande pneumatisk cylinder
Det finns flera olika typer av pneumatiska cylindrar, inklusive enkelverkande och dubbelverkande cylindrar, rundcylindrar och fyrkantiga cylindrar, samt specialtyper som teleskopiska och roterande cylindrar.
Enkelverkande pneumatiska cylindrar fungerar genom att tryckluft tillförs endast på ena sidan av kolven, vilket skapar rörelse i en riktning. Återgången till ursprungsläget sker oftast med hjälp av en inbyggd fjäder, vilket gör dessa cylindrar lämpliga för applikationer där rörelsen endast behöver drivas i en riktning och återställas automatiskt. Typiska användningsområden för enkelverkande cylindrar är enklare lyft- eller tryckmoment där återgången kan ske med hjälp av fjäderkraft, exempelvis i maskiner för materialhantering eller lås- och spärrfunktioner.
Dubbelverkande pneumatiska cylindrar har tryckluftstillförsel på båda sidor av kolven, vilket möjliggör rörelse i båda riktningarna med hjälp av lufttryck. Detta ger större kontroll och kraft vid både förlängning och indragning av kolvstången, vilket gör dem mer effektiva för applikationer som kräver högre prestanda och precision. De används ofta i automatiserade system där snabb och exakt linjär rörelse krävs, till exempel i förpackningsmaskiner, monteringslinjer och styrsystem inom industrin.
Materialval: rostfritt stål för pneumatisk cylinder och andra alternativ
Rostfritt stål är ett populärt materialval för pneumatiska cylindrar tack vare dess höga korrosionsbeständighet och hållbarhet, vilket gör det särskilt lämpligt i krävande miljöer där hygien och lång livslängd är viktiga. Förutom rostfritt stål används även aluminium, mässing och olika plastmaterial i cylindertillverkning, beroende på applikationens krav på vikt, styrka och kostnad. Ytbehandlingar som anodisering för aluminium och kromning för stål används ofta för att förbättra slitstyrka och korrosionsskydd ytterligare. I miljöer där renlighet är avgörande, såsom inom livsmedels- och medicinindustrin, rekommenderas alltid rostfria material och speciella tätningar för att undvika kontaminering och säkerställa enkel rengöring.
Välj rätt pneumatisk cylinder för din applikation
Valet av pneumatisk cylinder beror på flera faktorer: tillgängligt utrymme, erforderlig kraft och slaglängd, krav på positioneringsprecision samt om cylindern utsätts för sidobelastning eller vibration. Att välja rätt serie från start ger en säkrare installation, längre livslängd och lägre underhållskostnader över tid.
Är du osäker på vilken cylinder som passar bäst för din applikation? Kontakta oss på Oilmek – vi hjälper dig att hitta rätt lösning baserat på dina specifika krav och driftförhållanden. För en komplett installation används pneumatiska cylindrar ofta tillsammans med pneumatikrör och andra komponenter i tryckluftssystemet.
