Snabbkopplingar är en av de mest använda komponenterna i pneumatiska system, och rätt koppling gör stor skillnad för både driftsäkerhet och effektivitet. Hos Oilmek hittar du snabbkopplingar för tryckluft och pneumatik i flera standarder, storlekar och material, med produkter anpassade för allt från verkstadsmiljöer till industriell produktion.
Vad är en snabbkoppling för pneumatik?
En snabbkoppling är en koppling som låter dig ansluta och koppla loss slangar och verktyg utan verktyg och utan att trycket behöver stängas av. Det gör dem viktiga i system där slangen behöver bytas, kopplas om eller anslutas ofta, till exempel vid luftverktyg, pneumatiska cylindrar och tryckluftsuttag.
Konstruktionen bygger på ett fjäderlastat spärrsystem som låser kopplingen automatiskt vid anslutning. När låshylsan dras tillbaka för att koppla loss en snabbkoppling stänger ventilen automatiskt av tryckluften på tillförselsidan. Lossning sker enkelt med en hand, vilket sparar tid och minskar belastningen på systemet.
Typer av snabbkopplingar för pneumatik
Det finns flera olika utföranden av snabbkopplingar beroende på standard och användningsområde:

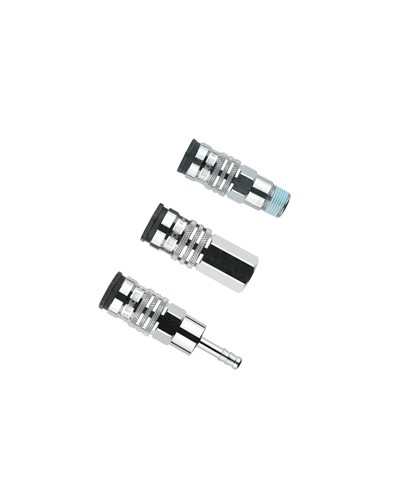

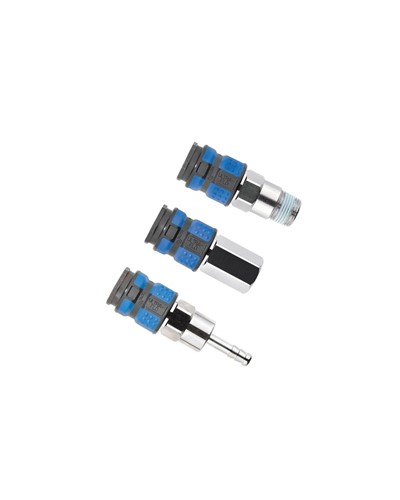

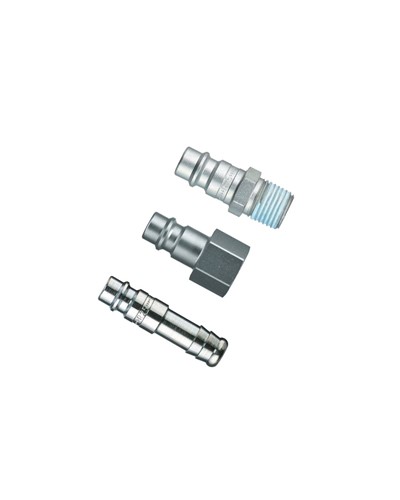

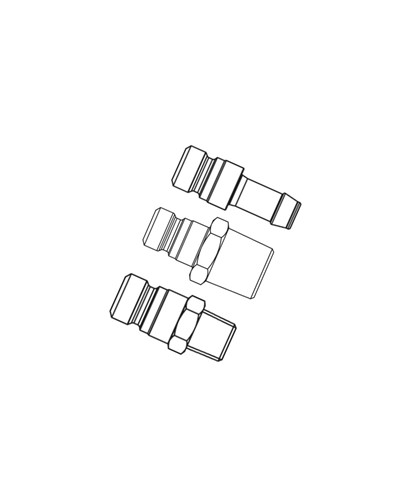

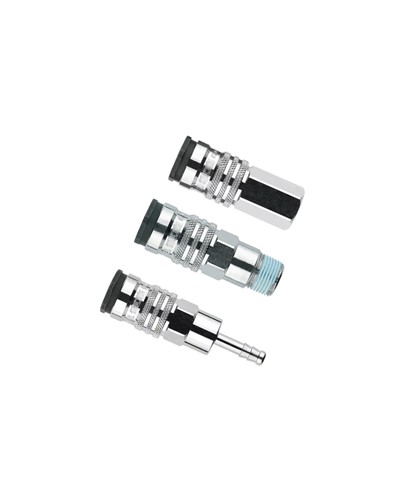

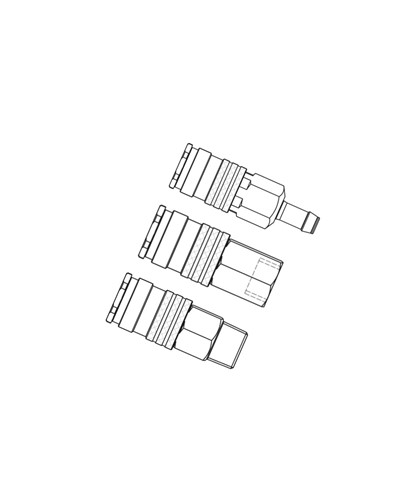

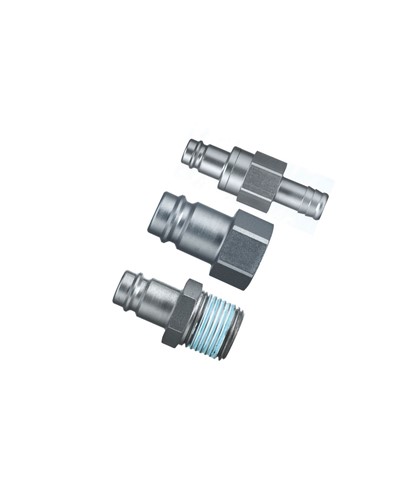

- Nippel och hylsa – snabbkopplingar består alltid av två delar: en nippel (hane) och en hylsa (hona). Dessa måste vara kompatibla med varandra, antingen inom samma standard eller med adaptrar.
- Enkelstängande – stänger flödet på hylsans sida vid losskoppling. Vanligast för tryckluftsverktyg och allmänna pneumatiksystem.
- Dubbelstängande – stänger på båda sidor, vilket minimerar luftförlust och är lämpligt i system med högre krav på täthet eller vid byte under drift.
- Självstängande – när nippeln förs in i kopplingen klickar den fast i ett lås med små stålkulor och öppnar då luftflödet automatiskt.
- Genomströmningskoppling – håller flödet öppet vid anslutning och lossning. Används i system som inte tolererar avbrott i luftflödet.
Vanliga standarder för pneumatik – vad passar ditt system?
Snabbkopplingar tillverkas i flera olika standarder och det är viktigt att hålla sig inom samma serie för att nippel och hylsa ska passa ihop. Bland de vanligaste på den svenska marknaden hittar du:
- ISO 6150 B (tidigare NW 7,2) – en av de mest förekommande i Sverige för allmän pneumatik och luftverktyg
- CEJN-serien – svensk standard med stor spridning inom industri och verkstad
- Stor kopplingsserie (ISO B12 / NW 12,5) – för system med högre flöden och större slangar
- Tryckluftsuttag för kompressorer – anpassade för fasta installationer och kompatibla med rör i tryckluftssystem
Osäker på vilken standard ditt system använder? Kontakta oss så hjälper vi dig identifiera rätt pneumatiska kopplingar.
Material och tryckklass för pneumatik
Snabbkopplingar för pneumatik tillverkas i olika material beroende på miljö och applikation:
- Mässing – den vanligaste varianten, tål korrosion och klarar de flesta pneumatiska tryck
- Stål/förkromat stål – för mer krävande miljöer med mekanisk belastning
- Rostfritt stål – lämpligt i livsmedelsindustrin, kemiska miljöer eller vid krav på hygien
Kontrollera alltid max arbetstryck mot din applikations systemtryck. En felaktigt dimensionerad koppling är en säkerhetsrisk.
FAQ – vanliga frågor om snabbkopplingar
Kan jag blanda nipplar och hylsor från olika tillverkare?
Inte utan vidare. Olika standarder är inte alltid kompatibla med varandra, trots att de kan se lika ut. Håll dig inom samma serie eller använd en adapter. Kontrollera alltid innan du blandar fabrikat.
Vad är skillnaden mellan en snabbkoppling och en snabbfästkoppling?
Begreppen används ofta synonymt, men i strikta sammanhang avser snabbfästkoppling oftare kopplingar för hydraulik, medan snabbkoppling är det vedertagna begreppet inom pneumatik och tryckluft. Kontrollera alltid att du väljer rätt produktkategori för ditt medium.
Hur vet jag vilken storlek jag behöver?
Storleken bestäms av slangdimensionen och flödesbehovet. Vanliga storlekar i pneumatiska system är 1/4”, 3/8” och 1/2” BSP-gänga. Ju större verktyg eller cylinder som ska drivas, desto viktigare är det att kopplingens nominella storlek matchar flödesbehovet för att undvika tryckfall.
Hur länge håller en snabbkoppling?
Det beror på driftförhållandena, men en välvald koppling i rätt material klarar ofta många kopplingscykler. Regelbunden inspektion av tätningar och låsmekanismer förlänger livslängden. Byt ut pneumatiska kopplingar som läcker eller hakar i, eftersom de sliter onödigt på resten av systemet.
Välj rätt snabbkoppling med hjälp av Oilmek
Oilmeks sortiment av snabbkopplingar för pneumatik täcker de vanligaste standarderna och utförandena på den svenska marknaden, samt relaterade tillbehör för installation och drift. Vi hjälper dig att välja rätt typ, storlek och material utifrån ditt systems krav – oavsett om det handlar om ett enkelt verkstadsuttag eller en komplex pneumatisk installation.
För en komplett pneumatisk installation används snabbkopplingar ofta tillsammans med instickskopplingar och pneumatikrör. Hittar du inte det du söker, eller behöver du teknisk rådgivning, är du varmt välkommen att kontakta oss.
